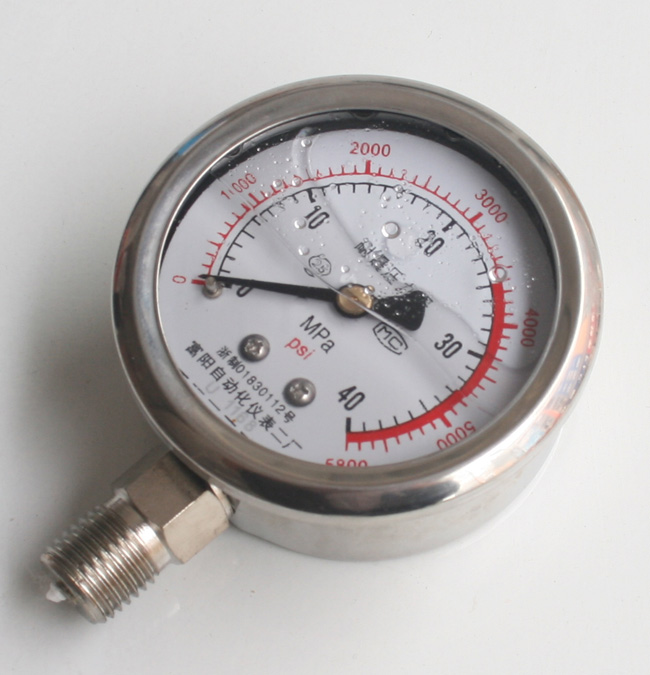

耐震壓力表適用于環境劇烈振動場所，可耐受介質的脈動，沖擊及突然卸荷，儀表指示穩定清晰。廣泛應用于機械、石油、化工、冶金、礦山、電力等部門，測量對銅和銅合金無腐蝕性介質的壓力。
型號規格
|
型號
|
結構形式
|
精確度%
|
測量范圍 MPa
|
|
YTN-50Z
|
軸向無邊
|
±2.5
|
-0.1～0;-0.1～0.06;-0.1～0.15;-0.1～0.3;-0.1～0.5;-0.1～0.9-0.1～1.5;-0.1～2.4;0～0.16;0～0.25;0～0.4;0～0.6;0～1.0;0～1.60～2.5;0～4.0;0～6.0;0～10;0～160～25;0～40;0～60;0～100
|
|
YTN-60
|
徑向無邊
|
±2.5
|
|
YTN-60T
|
徑向帶后邊
|
±2.5
|
|
YTN-60Z
|
軸向無邊
|
±2.5
|
|
YTN-60ZT
|
軸向帶前邊
|
±2.5
|
|
YTN-100
|
徑向無邊
|
±1.6
|
|
YTN-100T
|
徑向帶后邊
|
±1.6
|
|
YTN-100Z
|
軸向無邊
|
±1.6
|
|
YTN-100ZT
|
軸向帶前邊
|
±1.6
|
|
YTN-150
|
徑向無邊
|
±1.6
|
|
YTN-150T
|
徑向帶后邊
|
±1.6
|
|
YTN-150Z
|
軸向無邊
|
±1.6
|
|
YTN-150ZT
|
軸向帶前邊
|
±1.6
|
|
注：軸向可按要求帶方形前邊。
|
使用工作溫度：-5℃~55℃；-25℃~55℃
使用工作環境振動頻率不大于25Hz，振幅不大于1mm
儀表執行標準：JB/T6804-2006
防護等級:IP65
重量：0.25kg (Y-50)
0.4Kg(Y-60)
0.585Kg(Y-75)
0.89Kg(Y-100)
耐震壓力表外形尺寸示意圖
0.95kg (Y-150)
外形尺寸
|
型號
|
外形尺寸 mm
|
|
A
|
B
|
C
|
D
|
d
|
d0
|
G/Rc
|
|
YTN-50Z
|
29
|
24
|
24
|
0
|
50
|
/
|
14×1.5
|
|
YTN-60
|
31
|
32
|
32
|
14
|
60
|
/
|
|
YTN-60T
|
31
|
32
|
32
|
15
|
75
|
3.4
|
|
YTN-60Z
|
30
|
32
|
32
|
0
|
/
|
/
|
|
YTN-60ZT
|
30
|
32
|
32
|
0
|
75
|
3.4
|
|
YTN-100
|
44
|
45
|
45
|
18
|
100
|
/
|
20×1.5
|
|
YTN-100T
|
44
|
46
|
46
|
19
|
118
|
5.5
|
|
YTN-100Z
|
43
|
45
|
45
|
34
|
/
|
/
|
|
YTN-100ZT
|
43
|
45
|
45
|
44
|
118
|
5.5
|
|
YTN-150
|
50
|
47
|
47
|
19
|
149
|
/
|
20×1.5
|
|
YTN-150T
|
50
|
48
|
48
|
20
|
165
|
5.5
|
|
YTN-150Z
|
51
|
47
|
47
|
55
|
/
|
/
|
|
YTN-150ZT
|
51
|
47
|
47
|
55
|
165
|
5.5
|
|
|
注：連接螺紋可按要求訂貨．
|
適用場所
耐震壓力表適用于環境劇烈振動場所，可耐受介質脈動，沖擊及突然卸荷，儀表指示穩定清晰。廣泛應用于機械，石油、化工、冶金、礦山、電力等部門，測量對銅和銅合金無腐蝕性介質的壓力。耐震壓力表原理:
由導壓系統(包括接頭、彈簧管、限流螺釘?shù)?、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。
耐震壓力表內部結構原理圖
耐震壓力表外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。
耐震壓力表在外殼內填充阻尼液(一般為硅油或甘油)的
