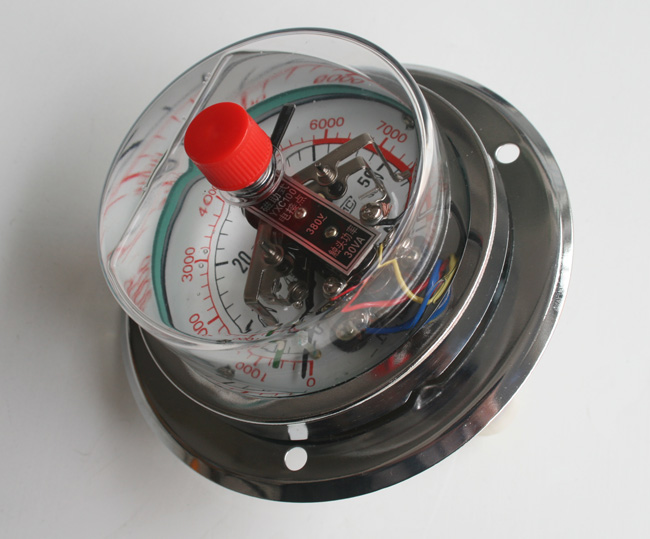

YTXC-100-Z、YTXC-150-Z耐震電接點壓力表具有抗介質脈動和沖擊載荷，
耐環境振動等優異特性，適用測量對銅和銅合金無腐蝕性的氣體，液體或蒸氣等壓力。儀表設上、下限二位開關型接點裝置，在壓力達到設定值時發出信號或通斷控制電路，供作業系統自動控制或發訊用。其抗振結構可有效抑制指針的抖動、沖擊，保護接點，使儀表指示清晰，電信號切換可靠，工作穩定。廣泛應用于機械、化工、石油、冶金、電力等工業生產過程。
型號及技術參數：
|
型號
|
結構形式
|
測量范圍
（Mpa）
|
精
確
度
%
|
工作電壓
|
最大
工作
電流
（A）
|
持
續
電
流
A
|
最
大
功
率
VA
|
|
YTXC-100ZQ-Z
|
軸向帶前邊
|
-0.1-0至0-100
|
1.6
|
380VAC;220VDC
|
1
|
0.6
|
20
|
|
YTXC-100-Z
|
徑向無邊
|
-0.1-0至0-100
|
1.6
|
380VAC;220VDC
|
1
|
0.6
|
20
|
|
YTXC-100TQ-Z
|
徑向帶前邊
|
-0.1-0至0-100
|
1.6
|
380VAC;220VDC
|
1
|
0.6
|
20
|
|
YTXC-150ZQ-Z
|
軸向帶前邊
|
-0.1-0至0-100
|
1.6
|
380VAC;220VDC
|
1
|
0.6
|
20
|
|
YTXC-150-Z
|
徑向無邊
|
-0.1-0至0-100
|
1.6
|
380VAC;220VDC
|
1
|
0.6
|
20
|
|
YTXC-150TQ-Z
|
徑向帶前邊
|
-0.1-0至0-100
|
1.6
|
380VAC;220VDC
|
1
|
0.6
|
20
|
工作壓力上限：不大于儀表上限的2/3
工作環境振動頻率不大于25Hz，振幅不大于0.5mm
外形尺寸
單位：mm
|
型號
|
D
|
D1
|
D2
|
D3
|
A
|
B
|
C
|
E
|
d
|
d0
|
M
|
|
YTXC-100-Z
|
100
|
120
|
96
|
/
|
44
|
38
|
/
|
12.5
|
/
|
/
|
20×1.5
|
|
YTXC-100ZQ-Z
|
100
|
130
|
96
|
/
|
42
|
33
|
/
|
8.5
|
118
|
5.6
|
20×1.5
|
|
YTXC-100TQ-Z
|
100
|
125
|
96
|
102
|
44
|
38
|
34
|
9.5
|
118
|
5.6
|
20×1.5
|
|
YTXC-150-Z
|
150
|
164
|
136
|
/
|
50
|
44
|
/
|
16
|
/
|
/
|
20×1.5
|
|
YTXC-150ZQ-Z
|
150
|
177
|
136
|
/
|
50
|
43
|
/
|
14
|
165
|
5.6
|
20×1.5
|
|
YTXC-150TQ-Z
|
150
|
177
|
136
|
144
|
50
|
44
|
55
|
18
|
165
|
5.6
|
20×1.5
|
接線示意圖：
耐震電接點壓力表接線示意圖
耐震電接點壓力表接線示意圖
使用與訂貨須知
1.儀表工作環境應無腐蝕性氣體。
2.訂貨請說明名稱、型號及測量范圍。
3.低電壓控制系統建議不采用耐震電接點壓力表.
4.拿到貨時首先須檢查壓力表里的液體是否露出以免安裝時發生其他事故。
