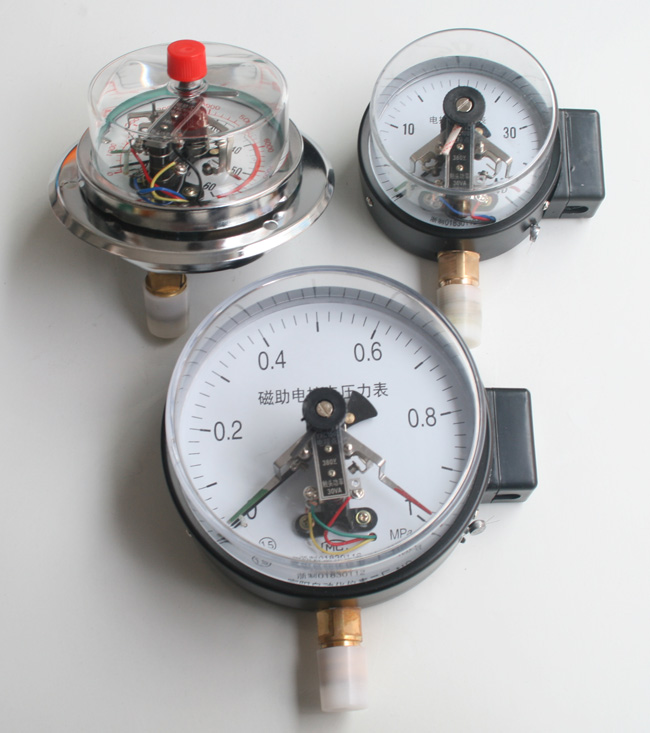

耐震電接點壓力表
電接點壓力表由
測量系統、指示系統、磁助電接點裝置、外殼、調整裝置和接線盒（插頭座）等組成。一般電接點壓力表是用于測量對銅和銅合金不起腐蝕作用的氣體、液體介質的正負壓力，不銹鋼電接點壓力表用于測量對不銹鋼不起腐蝕作用的氣體、液體介質的正負壓力并在壓力達到預定值時發出信號，接通控制電路，達到自動控制的報警得目的。
電接點壓力表基于測量系統中的彈簧管在被測介質的壓力作用下，迫使
彈簧管之末端產生相應的彈性變形一位移，借助拉桿經齒輪傳動機構的傳動并予放大，由固定齒輪上的指示（連同觸頭）逐將被測值在度盤上指示出來。與此同時，當其與設定指針上的觸頭（上限或下限）相接觸（動斷或動合）的瞬時，致使控制系統中的電路得以斷開或接通，以達到自動控制和發信報警的目的。
表盤標度范圍、精確度等級
|
表盤直徑
|
標度范圍(MPa)
|
精度度等級(%)
|
|
￠60
|
0~100；-0.1~0、-0.1~2.4
|
2.5
|
|
￠100
|
0~100；-0.1~0、-0.1~2.4
|
1.6
(1)
|
|
￠150
|
0~100；-0.1~0、-0.1~2.4
|
1.6
(1)
|
注：括號內的精度等級僅供特殊訂貨。
接點電氣參數
工作電壓(最高):380VAC;220VDC
最大工作電流:1A
持續電流;0.6A
最大功率:30W
電接點壓力表使用工作溫度：-25℃~55℃
工作壓力上限：不大于儀表上限的2/3
工作環境振動頻率不大于25Hz，振幅不大于0.5mm
常見問題處理
電接點壓力表過早或過晚發生信號：
是觸點位置不正或觸點金屬桿松動。觸點位置不正，將觸點校正垂直到恰當發生信號為止。觸點金屬桿松動，應設法固牢，較輕微者，采用適當放大游絲，增加游絲的反力矩，也有效果。
電接點裝置不發生信號：觸點太臟接觸不良；信號裝置絕緣層受潮；電路不通等；觸點太臟，用砂紙打磨除去污物；絕緣層受潮，用熱風吹干；電路不通，應查找斷路并予以修理。
