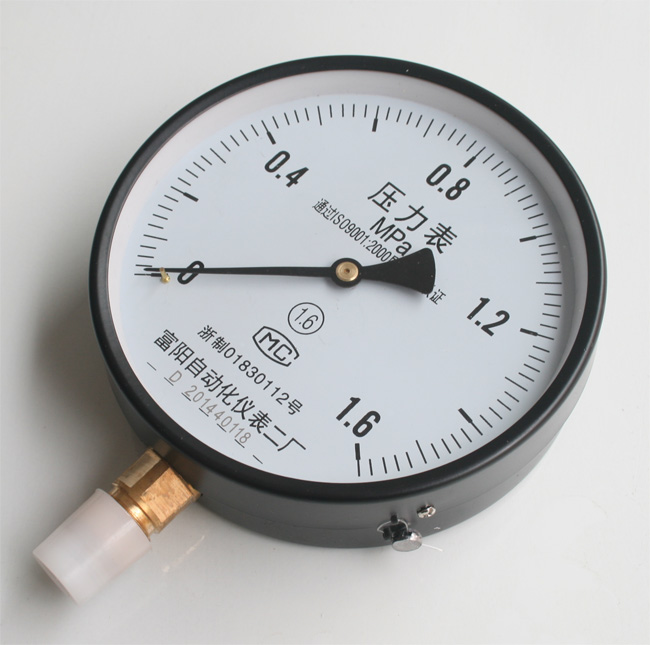

一般壓力表是指以彈簧管為彈性元件敏感元件，測量并指示高于環境壓力的儀表。在工業過程控制與技術測量過程中，由于機械式壓力表的彈性敏感元件具有很高的機械強度以及生產方便等特性，使得機械式壓力表得到越來越廣泛的應用。精確度等級等于或低于1.0級的壓力表、真空表及壓力真空表統稱為一般壓力表。
簡介
一般
壓力表屬于就地指示型壓力表，就地顯示壓力的大小，不帶遠程傳送顯示、調節功能。 在工業過程控制與技術測量過程中，由于一般壓力表的彈性敏感元件具有很高的機械強度以及生產方便、安裝簡單讀數方便等特性，使得一般壓力表得到越來越廣泛的應用。
用途
一般壓力表適用測量無爆炸，不結晶，不凝固，對銅和銅合金無腐蝕作用的液體、氣體或蒸汽的壓力及真空。
工作原理
工作原理圖
壓力表通過表內的敏感元件--波登管的彈性形變，經由表內機芯的轉換機構將波登管的彈性形變轉換為旋轉運動，引起指針偏轉來顯示壓力。
彈簧官分為C型管、盤簧管、螺旋管等型式。一般采用冷作硬化型材料（常用材料是銅合金），在退火狀態下具有很高的可塑性，經冷作加工硬化及定性處理后獲得很高的彈性和強度。
C型波登管敏感元件截面顯橢圓形，測量介質的壓力作用在波登管的內側，這樣波登管橢圓截面會趨于圓形截面。由于波登管微小變形，形成一定的環應力。此環應力會使波登管向外延伸。由于彈性波登管頭部沒有固定，其就會產生小小變形。
技術參數
1）表盤直徑：Φ40；Φ50；Φ60；Φ75；Φ80；Φ100；Φ150；Φ200；Φ250
2）精度等級（%）：1.0;1.6;2.5;4.0；
3)測量范圍(Mpa): 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100、0~160、0~250；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4；
4)參比工作條件
在下列條件下，儀表的基本誤差、回差、輕敲位移及指針偏轉的平穩性應符合GB/T1226-2010有關的規定。
a)環境溫度為：20℃±5℃;
b)儀表處于正常工作位置;
c)負荷變化均勻;
注：未指明時，正常工作位置系指垂直安裝。
5)溫度影響：不大于0.4%/10℃(使用溫度偏離20±5℃) ;
6)執行標準：GB/T1226-2010 ;
7）使用溫度：-40℃~70℃；
8）抗震等級：V．H．3；
維護事項
1、儀表要按規定要求進行檢定或維修。
2、拆下來的儀表應存放在防塵、干燥、無腐蝕的環境中
